A identificação adequada de tubulações evita acidentes e garante a eficiência operacional. Ela é feita com uma tela de advertência colocada sobre a tubulação enterrada que sinaliza a presença e o tipo de duto, prevenindo perfurações acidentais. A utilização de cores para identificar tubulações de fluidos, materiais fragmentados ou condutores elétricos é regulamentada pela Norma ABNT NBR-6493:2019.
A Norma NBR-6493 estabelece um sistema de codificação por cores para a identificação das tubulações e da sinalização de segurança. O objetivo dela é proporcionar segurança, facilitando o reconhecimento rápido e preciso dos materiais transportados pelas tubulações, o que é essencial para a prevenção de acidentes e a proteção dos trabalhadores e das instalações.
Não perca a oportunidade de aprofundar seus conhecimentos! Leia nosso blog e entenda o que a norma comenta e o que precisa ser especificado na Tela Fita – Sinalização Subterrânea. Garanta que seus projetos e obras estejam sempre em conformidade com os padrões exigidos.
O que é a Norma NBR-6493?
A NBR-6493 é uma norma brasileira que estabelece os requisitos para o uso de cores na identificação de tubulações. O objetivo é facilitar a identificação do conteúdo e, assim, prevenir acidentes, proporcionando um ambiente de trabalho mais seguro e organizado. Esta norma é aplicável a uma ampla gama de tubulações, podendo ser complementada por normas específicas para determinadas atividades ou setores.
Uma forma de identificar a tubulação é a colocação da tela de advertência para sinalizar a posição e o conteúdo da tubulação enterrada.
Para a correta aplicação da NBR-6493, é necessário consultar outros documentos, como:
– NBR 7679 – Termos básicos relativos a cor – Terminologia
– Munsell Book of Colors – Sistema de referência para cores
Esses documentos ajudam a padronizar a terminologia e o uso de cores, garantindo consistência na aplicação das normas.
Conheça as condições gerais de aplicação da tela de identificação de tubulações
1.Cores básicas adotadas na pintura das tubulações, aplicadas em toda a sua extensão, ou na seção média da Tela de advertência para tubulação.
| Conteúdo da tubulação | Cor | Referencia da cor no sistema Munsell |
| Produtos químicos não gasosos | Alaranjado segurança | Cor correspondente à classificação 2.5 YR 6/14 do sistema Munsell. |
| Gases não liquefeitos | Amarelo segurança | Cor correspondente à classificação 5 Y 8/12 do sistema Munsell |
| Ar comprimido | Azul segurança | Cor correspondente à classificação 2.5 PB 4/10 do sistema Munsell. |
| Vapor | Branco | Cor neutra, correspondente à classificação N 9.5 do sistema Munsell ou mais clara |
| Vácuo | Cinza claro | Cor neutra, correspondente à classificação N 6.5 do sistema Munsell |
| Eletroduto | Cinza escuro | Cor neutra, correspondente à classificação N 3.5 do sistema Munsell |
| Gases liquefeitos, inflamáveis e combustíveis de baixa viscosidade | Cor de Alumínio | Cor neutra, que apresente o aspecto de uma superfície semipolida de alumínio |
| Materiais fragmentados (minérios) e petróleo bruto | Marrom canalização | Cor neutra, que apresente o aspecto de uma superfície semipolida de alumínio |
| Inflamáveis e combustíveis de alta viscosidade | Preto | Cor neutra, correspondente à classificação N 1 do sistema Munsell ou mais escura. |
| Água exceto incêndio | Verde emblema | Cor correspondente à classificação 2.5 G 3/4 do sistema Munsell |
| Água destinada a combater incêndio | Vermelho segurança | Cor correspondente à classificação 5 R 4/14 do sistema Munsell. |
2. Aplicação parcial da faixa
É permitido aplicar a faixa de identificação apenas na parte exposta da tubulação, caso ela esteja encostada em uma parede ou outro obstáculo.
3. Cores adicionais
Pode-se usar cores adicionais nas extremidades das faixas de identificação para diferenciar o conteúdo das tubulações.
4.Largura da tela de advertência
A tela de identificação deve ter 40 cm de largura.
5. Divisão da tela e fita – sinalização subterrânea
A faixa é composta pela tela central e a fita. Ela visualmente é dividida em três partes, com a parte central ocupando o dobro do espaço das partes externas. Exemplo: Se a tela de advertência possuir 40 cm, a fita central terá 20 cm e as laterais sem faixa terão 10 cm.
6. Indicações de Conteúdo
Deve-se incluir informações que ajudem na identificação do conteúdo da tubulação. As informações devem ser em preto para cores claras (código Munsell ≥ 5) e em branco para cores escuras (código Munsell < 5).
7. Unidade de pressão
A pressão deve ser indicada em Pascal (Pa), conforme o Sistema Internacional de Unidades (SI).
8. Posicionamento das faixas
A tela de advertência para tubulação deve ser posicionada de forma que o conteúdo da tubulação possa ser identificado sem a necessidade de percorrê-la.
9. Pontos de identificação obrigatória
As faixas de identificação são obrigatórias em pontos de desconexão, inspeção, próximo a válvulas, e em qualquer local onde a identificação seja crítica, como em paredes ou obstáculos atravessados pela tubulação.
10. Tubulações de combate a incêndio
Para tubulações de água ou espuma de combate a incêndio, a pintura de identificação deve cobrir toda a extensão da tubulação.
11. Reservatórios de armazenagem
As cores também podem ser usadas para identificar reservatórios de fluídos, que devem ser marcados com retângulos proporcionais ao diâmetro do reservatório.
12. Posição dos retângulos
Os retângulos de identificação devem ser colocados de forma visível a partir das válvulas.
13. Especificações de tinta
Fabricantes de tinta que seguem esta norma devem testar seus produtos sob luz solar média (aproximadamente 6800 K) para garantir a conformidade.
Condições específicas para a aplicação da tela de identificação de tubulações
1. Informações adicionais
Além da faixa de identificação, podem ser incluídas informações como o sentido do fluxo do fluido e constantes físicas relevantes para a segurança.
2. Indicação de veneno
A palavra “VENENO” e um símbolo de perigo podem ser usados para identificar substâncias tóxicas.
3. Anéis de identificação para linhas de espuma
As linhas de espuma devem ter anéis de cor de alumínio, com 5 cm de largura, distribuídos regularmente ao longo da tubulação.
4. Contraste de cores
Se não houver contraste suficiente entre a cor da faixa de identificação e a pintura geral, a faixa deve ser contornada com traços pretos ou brancos de até 2 cm de largura.
5. Identificação de água potável
Tubulações de água potável devem ser marcadas com a letra “P” em branco sobre um fundo verde-emblema, repetida conforme necessário.
6. Água salgada e doce
Quando houver água salgada e doce, use as letras “S” para salgado e “D” para doce, conforme o mesmo critério de identificação da água potável.
Identificando tubulações de gás enterradas com a tela de advertência
A ABNT NBR 15358:2017 estabelece diretrizes para a realização e execução de projetos de instalação de gases combustíveis em ambientes residenciais e comerciais. Essas diretrizes visam garantir que a pressão de operação não ultrapasse 150 kPa. As instalações podem ser abastecidas tanto por canalização de rua quanto por centrais de GLP (Gás Liquefeito de Petróleo).
O item 7.8 da norma comenta sobre a identificação correta da tubulação.
A identificação de tubulações de gás enterradas é crucial para prevenir acidentes durante escavações, evitando vazamentos e explosões. Ela facilita a manutenção e inspeção, garantindo operações seguras e protegendo a segurança de trabalhadores e moradores.
De acordo com a norma, a rede de distribuição interna enterrada deve ser identificada mediante colocação de fita plástica de advertência a 0,20 m da geratriz superior do tubo e por toda a sua extensão, como segue:
a) tubulação enterrada em área não pavimentada (jardins, outros): fita de sinalização enterrada,
colocada acima da tubulação, ou placas de concreto com identificação;
b) tubulação enterrada em área pavimentada (calçadas, pátios, outros): fita de sinalização enterrada,
colocada acima da tubulação, ou placas de concreto com identificação;
c) tubulação enterrada em arruamento (ruas definidas, onde trafegam veículos): fita de sinalização
enterrada, colocada acima da tubulação, e identificação de superfície (tachão, placa de sinalização,
outros).
Tela fita sinalização subterrânea direto da fábrica

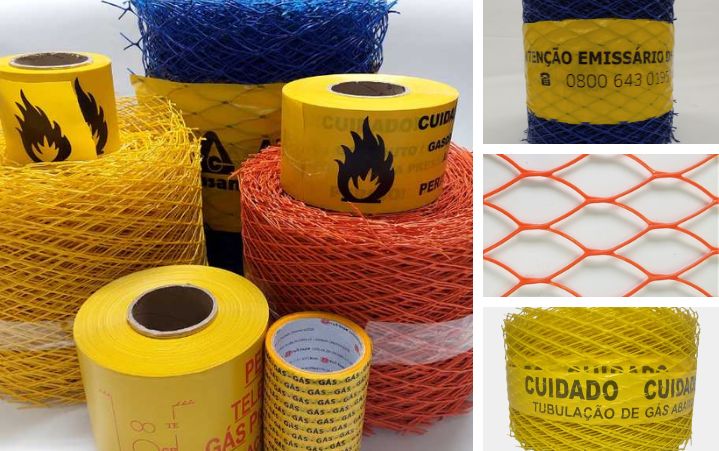

Nós fornecemos ao mercado tela e fita de sinalização subterrânea, fabricadas com fios de polietileno de alta densidade (PEAD). Essas telas são combinadas com uma fita plástica de polietileno de baixa densidade, conhecida como fita subterrânea, que possui inscrições de aviso para identificação de dutos.
A fita plástica, aplicada no centro, é fundida com impressão em preto, contendo mensagens de segurança relacionadas à tubulação.
A Tegape Telas sabe que a Norma NBR-6493 é essencial para a segurança e eficiência no manuseio de tubulações. Ela garante que todos os envolvidos possam identificar rapidamente o conteúdo das tubulações e tomar as devidas precauções. O cumprimento desta norma é um passo importante para a prevenção de acidentes e a promoção de um ambiente de trabalho seguro.
- Acesse a Tela de advertência em nosso site
Para garantir uma implementação eficaz e com baixo custo-benefício, fale direto com a fábrica e compre a faixa de sinalização e segurança subterrânea com a Tegape Telas, sem intermediários. (41) 2105-7449.
